电动自行车结构及零部件名称详解
2025-05-17
电动自行车由车体结构和电气控制系统两大部分组成，二者协同工作实现骑行、驱动、制动及安全功能。以下是其核心结构及零部件的详细解析：
一、车体结构（机械部分）
车体是整车的支撑基础，由以下部件组成：
车架作用：整车骨架，承载骑行者、货物及行车动载荷。材质：钢管、铝合金或碳纤维复合材料，兼顾强度与轻量化。前叉部件组成：前叉立管、前叉腿。功能：连接车把、车架与前轮，实现转向并保持平衡；现代电动自行车多采用避震前叉以提升舒适性。车轮系统前轮/后轮：由轮辋（车圈）、轮胎、辐条、花鼓（轴皮）组成。轮胎：分内胎与外胎，材质影响抓地力与耐磨性（如丁基橡胶内胎密封性佳）。辐条：编织连接花鼓与轮辋，传递载荷。传动系统脚蹬/曲柄/中轴：人力驱动部件，将踩踏力转化为旋转力。链条/飞轮：传递动力至后轮，飞轮为单向棘轮结构。链罩：保护链条，防尘且避免裤脚卷入。制动系统车闸：分轮缘闸（前闸常用）和轴闸（如涨闸、抱闸），通过摩擦制动。闸把：安装在车把上，控制刹车动作。承载与附属部件鞍座/鞍管：支撑骑行者，鞍管可调节高度。衣架/支架：载物及驻车支撑。泥板/反射器：防泥水飞溅，反射器提升夜间安全性。车锁/车筐：防盗及储物功能。
二、电气控制系统（动力与智能核心）
电气系统实现电力驱动与智能控制，主要部件包括：
蓄电池（电池）类型：铅酸电池（成本低）、锂离子电池（轻便高能）。作用：储存电能，为电机提供动力。电机类型：有刷电机：结构简单，但需定期维护电刷。无刷电机：高效低噪，免维护，主流选择。安装方式：轮毂式（直接驱动后轮）或中置式（通过链条传动）。功能：将电能转化为机械能，驱动车轮旋转。控制器作用：电气系统“大脑”，控制电机转速、电流输出，具备：保护功能：欠压、过流、限速、刹车断电。智能功能：自检故障、调节骑行模式（如经济/动力模式）。充电器功能：将交流电转换为直流电，为电池充电。特性：智能脉冲充电，延长电池寿命，需与电池型号匹配。仪表与传感器仪表盘：显示车速、电量、灯光状态等。助力传感器：检测脚蹬力矩或速度，实现人力与电力协同驱动。转把：通过霍尔元件感应手部转动，控制电机功率输出。灯光系统前大灯/尾灯：提供夜间照明，部分车型配备转向灯。刹车灯：制动时自动亮起，警示后方车辆。
三、结构布局与工作原理
动力传递路径：电池→控制器→电机→后轮（或通过链条传动至后轮）。人机交互：车把集成转把、闸把、仪表，骑行者通过手部操作控制加速、制动及监控状态。安全设计：反射器、刹车断电功能、欠压保护等确保骑行安全。
电动自行车通过机械结构与电气系统的精密配合，实现了高效、环保的出行方式。其零部件涵盖动力、传动、控制、安全四大模块，用户可根据需求选择不同配置（如电池类型、电机功率），以优化续航、动力或舒适性。

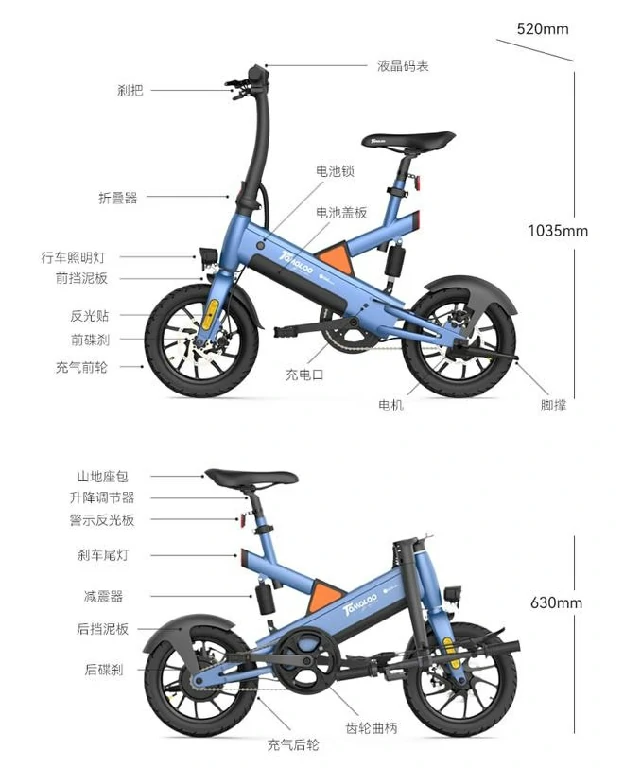

电动自行车结构图：

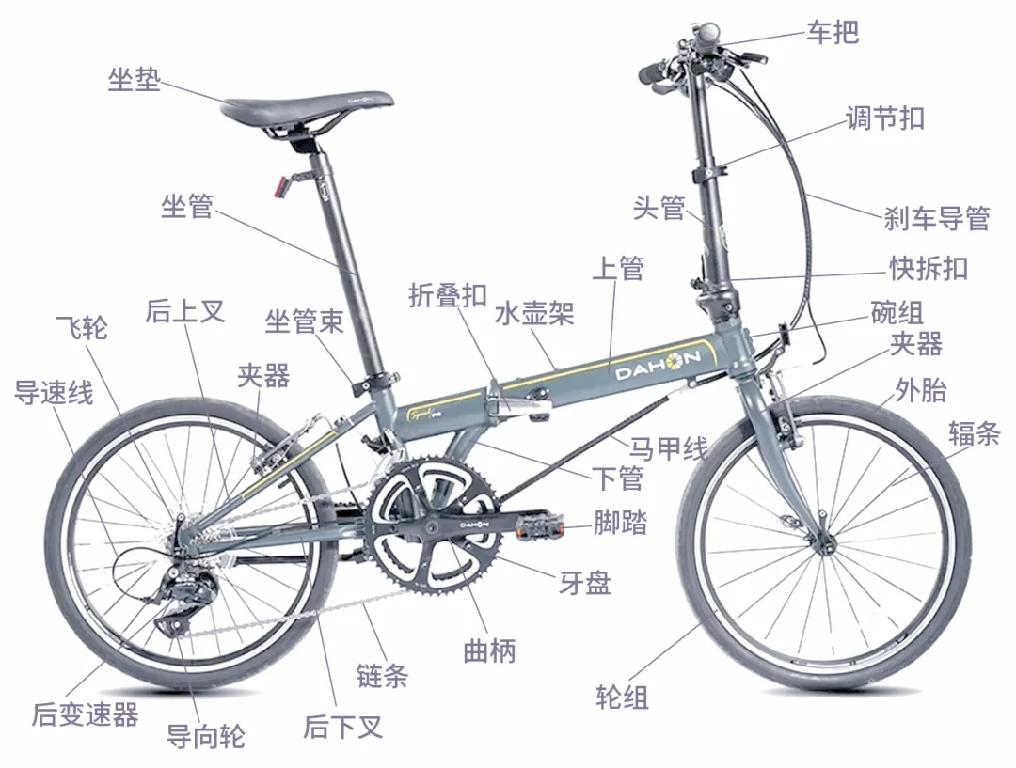

自行车结构图：
